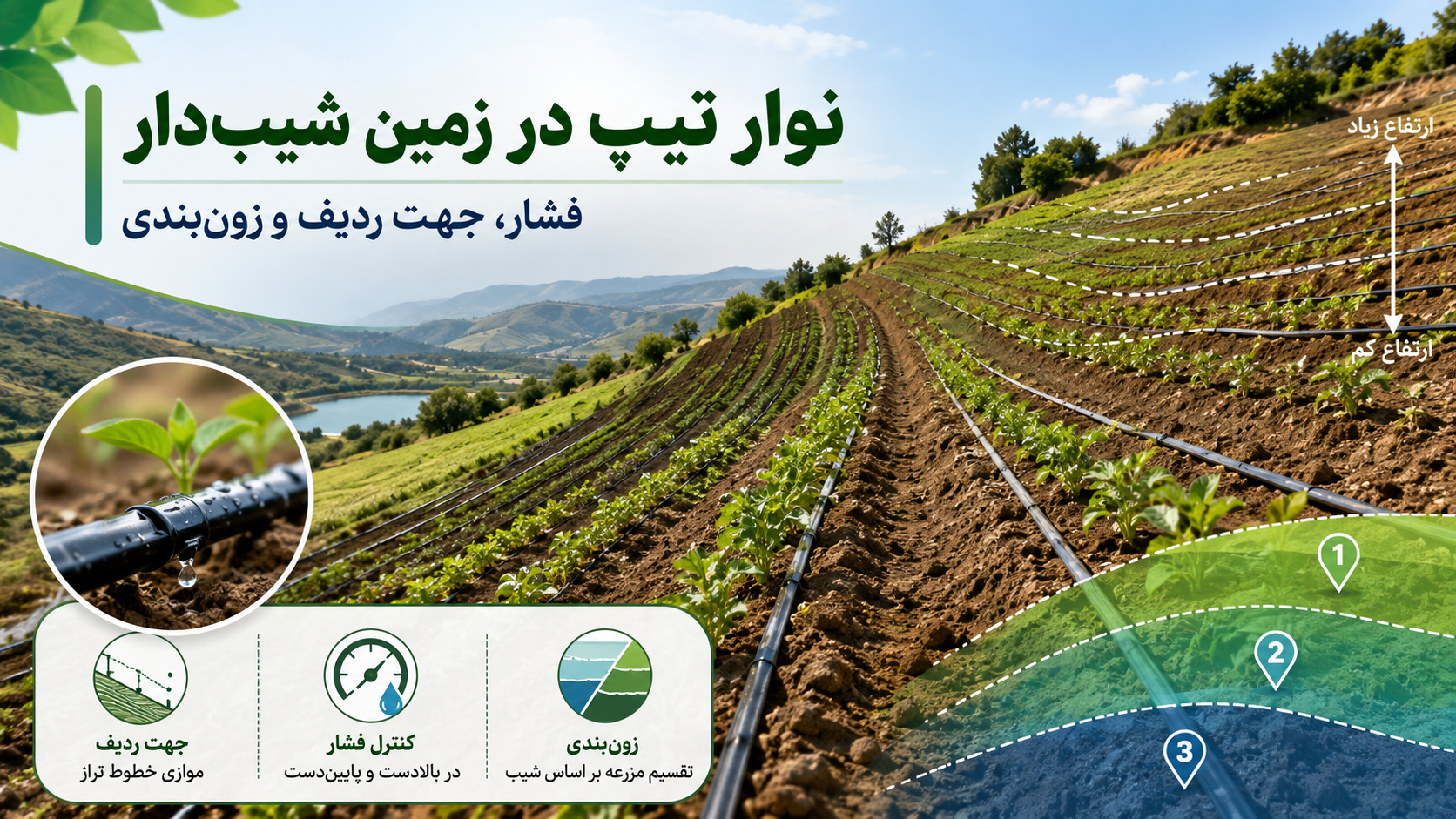

در زمین شیب‌دار، سؤال اصلی «کدام نوار تیپ بهتر است؟» نیست؛ سؤال اول این است که فشار در ابتدا و انتهای هر ردیف چه تغییری می‌کند. ارتفاع، جهت حرکت آب، طول ردیف و افت اصطکاک می‌توانند کاری کنند که یک تیپ در بخش بالادست کم‌آب و در بخش پایین‌دست پرفشار شود. طراحی باید قبل از پهن‌کردن هزاران متر نوار انجام شود.

خلاصه مدیریتی

در زمین شیب‌دار، بالا رفتن مسیر فشار را کاهش و پایین رفتن مسیر فشار را افزایش می‌دهد. برای حفظ یکنواختی، ردیف‌ها در صورت امکان نزدیک خطوط تراز اجرا می‌شوند، بخش‌های با اختلاف ارتفاع زیاد به زون‌های جدا تقسیم می‌شوند و فشار هر زون کنترل می‌شود. پلاک‌دار بودن تیپ به‌تنهایی به معنی Pressure Compensating بودن نیست؛ این ویژگی باید در مشخصات رسمی محصول تأیید شود.

شیب زمین چگونه فشار نوار تیپ را تغییر می‌دهد؟

افزایش ارتفاع باعث کاهش فشار و کاهش ارتفاع باعث افزایش فشار است. Utah State و Oklahoma State این تغییر را حدود ۰٫۴۳۳ psi به ازای هر فوت اختلاف ارتفاع بیان می‌کنند که تقریباً معادل ۹٫۸ کیلوپاسکال یا ۰٫۰۹۸ بار در هر متر است. [1] [2]

این اثر به افت اصطکاک اضافه می‌شود. بنابراین در ردیف سربالایی، اصطکاک و افزایش ارتفاع هر دو فشار انتهایی را کاهش می‌دهند. در سرازیری، افزایش فشار ناشی از کاهش ارتفاع می‌تواند بخشی از افت اصطکاک را جبران کند یا در شیب بیشتر، فشار پایین‌دست را بیش از حد بالا ببرد.

نوار تیپ را در چه جهتی نسبت به شیب نصب کنیم؟

FAO توصیه می‌کند در زمین‌های شیب‌دار، در صورت امکان خطوط آبیاری و ردیف‌های کشت نزدیک خطوط تراز قرار گیرند تا اثر تغییر ارتفاع بر آبدهی کمتر شود. Oklahoma State نیز اجرای لترال‌ها در امتداد خطوط تراز یا با شیب ملایم کنترل‌شده را برای کاهش تغییر فشار مطرح می‌کند. [3] [1]

اما کشاورزی همیشه اجازه اجرای دقیق روی خط تراز را نمی‌دهد. آرایش کشت، زهکشی، ماشین‌آلات، جهت باد، فرسایش و شکل قطعه زمین نیز مهم‌اند. اگر ردیف ناچار است در جهت شیب حرکت کند، زون‌بندی و محاسبه هیدرولیکی اهمیت بیشتری پیدا می‌کند.

نوار تیپ سربالایی بهتر است یا سرازیری؟

ردیف سربالایی

فشار به‌علت ارتفاع و اصطکاک هر دو کاهش پیدا می‌کند؛ بنابراین طول قابل قبول ممکن است نسبت به زمین هم‌سطح کوتاه‌تر شود.

ردیف سرازیری

کاهش ارتفاع فشار را افزایش می‌دهد و ممکن است بخشی از افت اصطکاک جبران شود؛ اما سرازیری زیاد می‌تواند فشار بخش پایین را بالا ببرد.

راهنمای ۲۰۲۶ Utah State برای تیپ نیز نشان می‌دهد طول قابل توصیه در سربالایی کاهش می‌یابد و در سرازیری ملایم ممکن است بیشتر شود، ولی مقدار دقیق وابسته به تیپ و مشخصات هیدرولیکی آن است. [4]

چرا زمین شیب‌دار باید زون‌بندی شود؟

اگر بخش بالای مزرعه و بخش پایین آن اختلاف ارتفاع قابل توجه داشته باشند، قرار دادن همه آن‌ها زیر یک تنظیم فشار می‌تواند باعث اختلاف آبدهی شود. تقسیم زمین به زیرواحدهایی با ارتفاع نزدیک‌تر، امکان کنترل بهتر فشار را فراهم می‌کند.

زون‌بندی فقط نصف‌کردن زمین نیست. ظرفیت منبع آب، دبی هر زون، سایز خط اصلی و نیمه‌اصلی، فشار موردنیاز، ارتفاع و زمان آبیاری باید هم‌زمان بررسی شوند.

آیا نوار تیپ پلاک‌دار برای زمین شیب‌دار مناسب‌تر است؟

پلاک‌دار بودن فقط نشان می‌دهد ساختار خروجی آب از یک emitter یا پلاک داخلی استفاده می‌کند. این عبارت به‌تنهایی اثبات نمی‌کند که خروجی «جبران‌کننده فشار» است.

Pressure Compensating یا PC باید صریحاً در دیتاشیت اعلام شده باشد. دریپر جبران‌کننده فشار در یک محدوده مشخص می‌تواند تغییر دبی ناشی از تغییر فشار را محدود کند؛ اما حتی PC نیز خارج از محدوده فشار اعلام‌شده عملکرد تضمین‌شده ندارد.

Oklahoma State برای زمین‌های با توپوگرافی متغیر، pressure regulation و در شرایطی pressure-compensating emitters را ابزار کنترل یکنواختی معرفی می‌کند. [1]

طول مجاز نوار تیپ در زمین شیب‌دار چقدر است؟

عدد ثابت وجود ندارد. طول مناسب از ترکیب قطر داخلی تیپ، فاصله قطره‌چکان، دبی خروجی، فشار ورودی، جهت و مقدار شیب و معیار یکنواختی تعیین می‌شود.

جدول یک تیپ را برای تیپ دیگر استفاده نکنید. حتی اگر عرض اسمی و فاصله خروجی یکسان باشد، ساختار مسیر جریان و دبی می‌تواند متفاوت باشد.
راهنمای انتخاب نوار تیپ محاسبه متراژ نوار تیپ و تعداد خطوط

مراحل طراحی نوار تیپ برای زمین شیب‌دار

۱ اختلاف ارتفاع را اندازه بگیرید.
ارتفاع ابتدا و انتهای ردیف و نقاط شکست اصلی زمین را ثبت کنید.
۲ طول بلندترین ردیف را مشخص کنید.
فقط میانگین طول ردیف‌ها کافی نیست؛ بحرانی‌ترین خط اهمیت دارد.
۳ جهت ردیف را بررسی کنید.
امکان اجرای نزدیک خطوط تراز را در کنار محدودیت‌های کشت و ماشین‌آلات ارزیابی کنید.
۴ زمین را به زون‌های هیدرولیکی تقسیم کنید.
بخش‌هایی با ارتفاع و نیاز مشابه بهتر است مستقل کنترل شوند.
۵ تیپ را از روی دیتاشیت انتخاب کنید.
فشار کاری، منحنی دبی، طول مجاز، فاصله خروجی و PC یا غیر-PC بودن باید مشخص باشد.
۶ خط اصلی و نیمه‌اصلی را بررسی کنید.
افت فشار فقط داخل نوار اتفاق نمی‌افتد؛ مسیر انتقال تا ابتدای ردیف نیز مهم است.
۷ پیش از اجرای کامل یک بخش را آزمایش کنید.
فشار و آبدهی ابتدا، وسط و انتها را در شرایط واقعی کار زون کنترل کنید.

اشتباهات رایج در زمین شیب‌دار

  • خرید تیپ صرفاً با عبارت تبلیغاتی «مناسب زمین شیب‌دار» بدون دیتاشیت.
  • یکی دانستن پلاک‌دار و pressure-compensating.
  • اجرای همه زمین در یک زون با اختلاف ارتفاع زیاد.
  • قرار دادن ردیف‌های بلند در سربالایی بدون محاسبه.
  • افزایش فشار برای جبران کم‌آبی بالادست بدون کنترل فشار پایین‌دست.
  • اندازه‌گیری فشار فقط در ایستگاه پمپ.
  • انتخاب طول ردیف فقط براساس تجربه زمین هموار.
  • نادیده‌گرفتن افت فشار خط نیمه‌اصلی یا لی‌فلت.

چک‌لیست قبل از خرید و اجرا

  • ☐ نقشه یا حداقل اختلاف ارتفاع زمین مشخص است.
  • ☐ جهت ردیف‌ها معلوم است.
  • ☐ طول بلندترین ردیف ثبت شده است.
  • ☐ فشار و دبی واقعی منبع معلوم است.
  • ☐ تعداد زون‌ها مشخص شده است.
  • ☐ سایز خط اصلی و نیمه‌اصلی بررسی شده است.
  • ☐ دیتاشیت نوار تیپ موجود است.
  • ☐ PC یا غیر-PC بودن خروجی‌ها تأیید شده است.
  • ☐ فشار ابتدا و انتهای زون در طراحی بررسی شده است.
  • ☐ امکان پایش فشار در مزرعه پیش‌بینی شده است.

سؤالات متداول درباره نوار تیپ در زمین شیب‌دار

آیا در زمین شیب‌دار حتماً باید نوار تیپ پلاک‌دار بخریم؟

خیر. نوع خروجی فقط یکی از مشخصات است. باید هیدرولیک تیپ، محدوده فشار، PC یا غیر-PC بودن، طول ردیف و شیب واقعی بررسی شود.

آیا تیپ PC مشکل هر شیبی را حل می‌کند؟

خیر. تیپ یا دریپر جبران‌کننده فشار فقط در محدوده کاری اعلام‌شده می‌تواند تغییر دبی را کنترل کند. افت خط اصلی، اختلاف ارتفاع بسیار زیاد و دبی ناکافی هنوز نیاز به طراحی دارند.

بهتر است آب از بالای زمین وارد شود یا پایین؟

پاسخ ثابت وجود ندارد. جهت جریان، توپوگرافی، طول خط و تنظیم فشار باید با هم بررسی شوند. در سربالایی ارتفاع و اصطکاک هر دو فشار را کاهش می‌دهند.

آیا سرازیری همیشه باعث بهترشدن یکنواختی می‌شود؟

خیر. سرازیری ملایم ممکن است بخشی از افت اصطکاک را جبران کند، اما افزایش زیاد فشار در بخش پایین می‌تواند خود باعث غیریکنواختی شود.

برای طراحی چه اطلاعاتی لازم است؟

مدل تیپ و دیتاشیت آن، طول ردیف‌ها، اختلاف ارتفاع، تعداد ردیف، فشار و دبی منبع، نوع خط نیمه‌اصلی و آرایش زون‌ها اطلاعات پایه هستند.

راهنماهای مرتبط

راهنمای خرید نوار تیپ راهنمای لوله نخدار و لی‌فلت راهنمای اتصالات نوار تیپ راهنمای عیب‌یابی افت فشار نوار تیپ

قبل از خرید تیپ برای زمین شیب‌دار، اختلاف ارتفاع را اندازه بگیرید

طول و تعداد ردیف‌ها، اختلاف ارتفاع، فشار و دبی منبع، مدل خط اصلی و مشخصات نوار را کنار هم قرار دهید. این اطلاعات بسیار مفیدتر از عبارت کلی «زمین من شیب دارد؛ چه تیپی بخرم؟» است و احتمال خرید اشتباه را کاهش می‌دهد.

منابع و روش بررسی

  1. Oklahoma State University Extension — Drip Irrigation Systems
    منبع
  2. Utah State University Extension — Maintaining and Improving Irrigation Application Uniformity
    منبع
  3. FAO — Drip Irrigation, Suitable Slopes
    منبع
  4. Utah State University Extension — Drip Tape Irrigation
    منبع

تهیه و تدوین: تیم محتوای کشاورز بیست
بازبینی فنی پیشنهادی: مهندس آبیاری تحت فشار
آخرین بازبینی منابع: ۱۷ مرداد ۱۴۰۵ / ۸ اوت ۲۰۲۶
