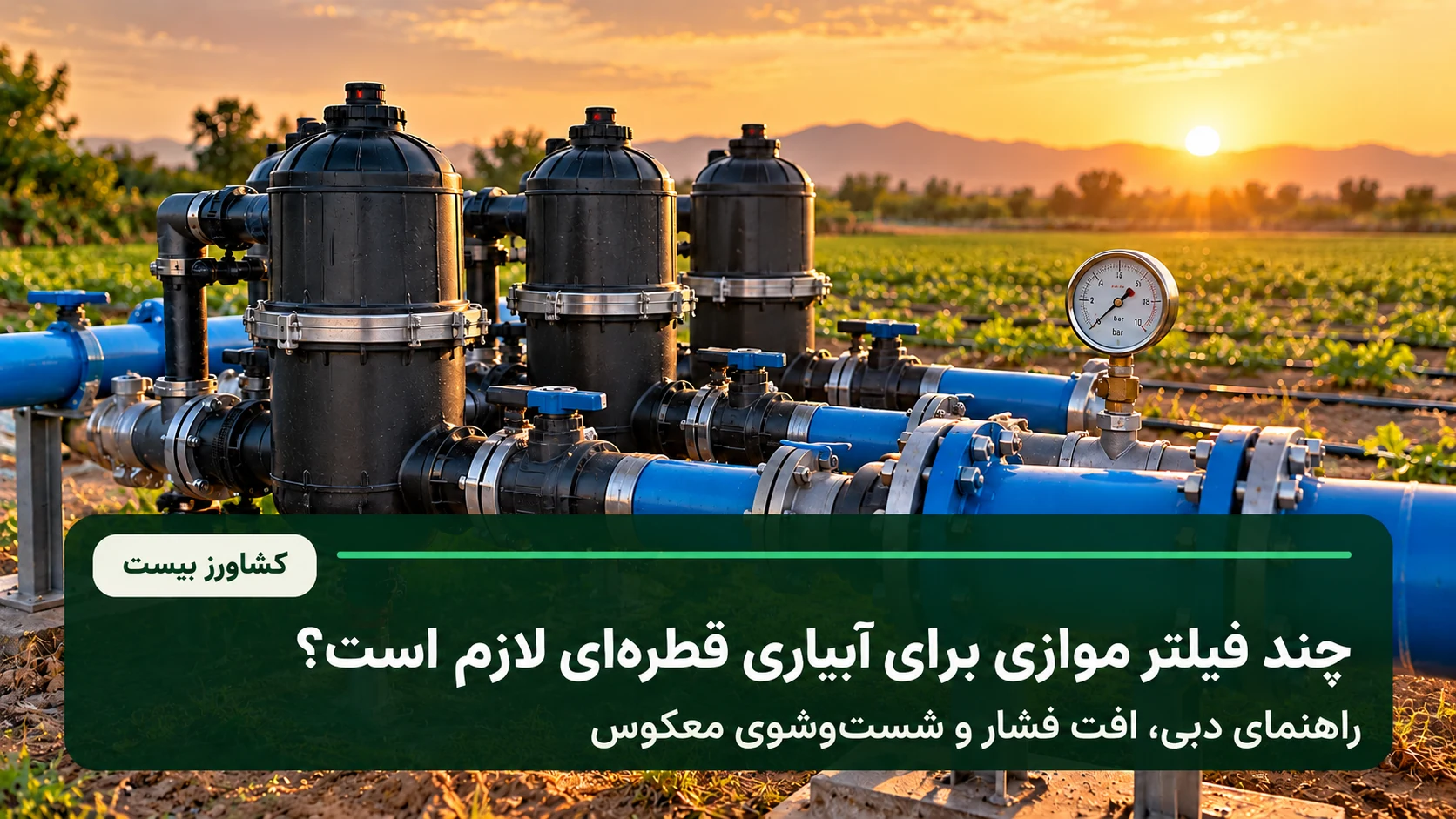

چند فیلتر موازی برای آبیاری قطره‌ای لازم است؟ راهنمای دبی، افت فشار و بک‌واش

خلاصه تصمیم: تعداد فیلترها را از تقسیم دبی طراحی بر ظرفیت مجاز هر واحد شروع کنید و رو به بالا گرد کنید؛ اما این فقط عدد پایه است. اگر هنگام بک‌واش یک فیلتر از مدار خارج می‌شود، باید بررسی کنید فیلترهای باقی‌مانده هنوز دبی آبیاری و در صورت نیاز دبی شست‌وشو را بدون عبور از ظرفیت و افت فشار مجاز تأمین می‌کنند یا نه.

قبل از محاسبه تعداد فیلتر چه چیزهایی باید مشخص باشد؟

پنج ورودی اصلی دارید: دبی بیشینه زون فعال، کیفیت آب و بار ذرات، نوع و درجه فیلتراسیون، ظرفیت مجاز هر فیلتر در شرایط واقعی و منطق بک‌واش. اگر فقط قطر ورودی فیلتر یا عبارت «۲ اینچ» را بدانید، برای سایزبندی کافی نیست.

• Qdesign: دبی واقعی یا طراحی‌ای که ایستگاه باید عبور دهد.
• Qunit: ظرفیت قابل قبول هر واحد برای همان مش/دیسک/مدیا و کیفیت آب.
• ΔP: افت فشار تمیز و آستانه شست‌وشو.
• Qbw: دبی لازم برای شست‌وشوی معکوس، اگر سیستم خودکار باشد.
• واحد خارج از مدار: آیا هنگام شست‌وشو یک فیلتر موقتاً از مدار خارج می‌شود؟

فرمول پایه تعداد فیلتر موازی

یعنی تعداد پایه برابر است با دبی طراحی تقسیم بر ظرفیت مجاز هر واحد و سپس گردکردن رو به بالا. نکته مهم این است که Qunit باید ظرفیت مجاز در شرایط واقعی باشد، نه صرفاً یک عدد تبلیغاتی یا حداکثر لحظه‌ای.

University of California ANR توضیح می‌دهد که عملکرد فیلتر توری به مقدار مواد معلق، مش، دبی و سطح توری وابسته است؛ در فیلترهای مدیا نیز دبی طراحی با میزان آلودگی آب تغییر می‌کند. بنابراین یک ظرفیت ثابت برای هر منبع آب وجود ندارد.

مثال ساده: دبی ۶۰ مترمکعب بر ساعت

فرض کنید دبی طراحی ایستگاه ۶۰ مترمکعب بر ساعت است و سازنده برای شرایط آب، درجه فیلتراسیون و افت فشار قابل قبول شما، ظرفیت مجاز هر واحد را ۲۵ مترمکعب بر ساعت اعلام کرده است.

اما اگر سامانه هنگام بک‌واش یکی از فیلترها را از مدار خارج کند، دو واحد باقی‌مانده در مجموع فقط ۵۰ مترمکعب بر ساعت ظرفیت دارند؛ بنابراین برای حفظ کامل دبی ۶۰ مترمکعب بر ساعت، سه واحد کافی نیستند و باید آرایش دیگری بررسی شود. در این مثال آموزشی، ۴ واحد باعث می‌شود با خروج یک واحد، سه فیلتر باقی‌مانده هنوز ۷۵ مترمکعب بر ساعت ظرفیت اسمی مجاز داشته باشند؛ سپس باید دبی خود بک‌واش و محدودیت سازنده نیز کنترل شود.

حاشیه ظرفیت را درصد ثابت نگیرید

یک «۲۰ درصد اضافه» یا عدد مشابه، قانون جهانی طراحی فیلتر نیست. حاشیه واقعی به کیفیت آب، سرعت کثیف‌شدن، تعداد دفعات شست‌وشو، افت فشار، امکان توقف آبیاری و آرایش بک‌واش بستگی دارد. به‌جای درصد دلخواه، ظرفیت را بر اساس حالت عادی + حالت یک واحد خارج از مدار + نیاز بک‌واش کنترل کنید.

افت فشار فیلتر چه نقشی در تعداد واحدها دارد؟

فیلتر فقط باید دبی را عبور ندهد؛ افت فشار آن نیز باید در بودجه هد سامانه قرار گیرد. UC ANR برای برخی فیلترهای توری و مدیا، افت فشار طراحی تمیز در حدود ۳ تا ۵ psi را گزارش می‌کند. این اعداد راهنمای عمومی همان منابع هستند و جای منحنی سازنده را نمی‌گیرند.

اگر فیلتر بیش از حد کوچک انتخاب شود، سرعت عبور و افت فشار افزایش می‌یابد و فاصله بین شست‌وشوها می‌تواند کوتاه شود. از طرف دیگر، افت فشار فیلتر باید همراه با افت خط اصلی، شیرها، رگلاتورها و اختلاف ارتفاع در هد کل پمپ دیده شود. برای این بخش، راهنمای انتخاب پمپ بر اساس دبی و هد مکمل خوبی است.

بک‌واش چگونه محاسبه را عوض می‌کند؟

UC ANR درباره بانک‌های فیلتر توری و مدیا توضیح می‌دهد که در بسیاری از آرایش‌های خودکار، هنگام شست‌وشوی یک واحد، آب تمیز از واحدهای دیگر برای بک‌واش استفاده می‌شود. بنابراین باید دو سؤال را جواب دهید:

1. وقتی یک واحد شسته می‌شود، ظرفیت واحدهای باقی‌مانده برای دبی آبیاری کافی است؟
2. آیا علاوه بر دبی آبیاری، دبی لازم برای بک‌واش نیز باید از همان واحدهای فعال تأمین شود؟

اگر کنترلر هنگام شست‌وشو دبی آبیاری را کاهش می‌دهد یا پمپ/مسیر مستقل برای بک‌واش وجود دارد، این رابطه تغییر می‌کند. طراحی نهایی باید مطابق منطق واقعی شیرها و سازنده باشد.

نوع آب و نوع فیلتر را جداگانه ببینید

اگر منبع آب چاه شنی است، قبل از افزایش تعداد فیلترهای نهایی، ترتیب جداسازی شن و فیلتراسیون باید درست باشد. در چنین پروژه‌ای، یک پیش‌فیلتر مناسب می‌تواند مسئله‌ای را حل کند که صرفاً با بزرگ‌ترکردن بانک فیلتر حل نمی‌شود.

فشار قبل و بعد از فیلتر را اندازه بگیرید

گیج فشار قبل و بعد از بانک فیلتر یکی از ساده‌ترین ابزارهای تشخیص است. اختلاف این دو فشار نشان می‌دهد فیلتر چه مقدار هد مصرف می‌کند. روند افزایش اختلاف فشار معمولاً از یک عدد منفرد ارزشمندتر است.

برای توری، UC ANR توصیه می‌کند وقتی افت فشار نسبت به حالت تمیز افزایش قابل‌توجهی پیدا می‌کند، شست‌وشو انجام شود؛ برای مدیا نیز آستانه بک‌واش بالاتری گزارش شده است. اما آستانه نهایی باید از دستورالعمل سازنده همان فیلتر گرفته شود.

بعد از فیلتر، فشار باید برای رگلاتور و زون کافی بماند. اگر فشار خروجی ناپایدار است، راهنمای انتخاب و تست فشارشکن آبیاری قطره‌ای را بررسی کنید.

پنج خطای رایج در بانک فیلتر

1. انتخاب تعداد بر اساس سایز اتصال: «دو اینچ» ظرفیت واقعی را مشخص نمی‌کند.
2. استفاده از حداکثر کاتالوگ بدون توجه به کیفیت آب: آب کثیف‌تر می‌تواند ظرفیت عملی را محدود کند.
3. ندیدن حالت بک‌واش: سیستم در حالت عادی جواب می‌دهد اما هنگام شست‌وشو افت دبی پیدا می‌کند.
4. بی‌توجهی به افت فشار: فیلتر عبور دبی دارد اما هد زیادی مصرف می‌کند.
5. حل شن با فیلتر نهایی: در آب چاه شنی، جداکننده اولیه ممکن است بخش ضروری طراحی باشد.

چه زمانی محاسبه ساده کافی نیست؟

اگر آب سطحی با بار آلی متغیر دارید، بک‌واش خودکار دارید، دبی زون‌ها تفاوت زیادی دارد، چند پمپ یا چند منبع آب دارید، یا افت فشار ایستگاه به هد پمپ نزدیک شده است، طراحی باید با منحنی سازنده، کیفیت واقعی آب و سناریوهای عملیاتی انجام شود. در این شرایط فقط تقسیم دبی بر ظرفیت نامی فیلتر کافی نیست.

اگر مشکل اصلی یکنواختی آب در انتهای خطوط است، تست دبی قطره‌چکان و محاسبه DU کمک می‌کند مشخص شود محدودیت از فیلتراسیون، فشار یا خود شبکه است.

سوالات متداول

آیا همیشه یک فیلتر رزرو اضافه لازم است؟

نه به‌عنوان قانون ثابت. اگر هنگام بک‌واش باید دبی کامل حفظ شود، آرایش N+1 یا مشابه ممکن است منطقی باشد؛ اما تصمیم باید با ظرفیت واقعی و منطق شست‌وشو گرفته شود.

آیا ظرفیت فیلتر را از سایز ۲ یا ۳ اینچ می‌توان فهمید؟

خیر. نوع المان، سطح فیلتراسیون، درجه مش، کیفیت آب و منحنی افت فشار تعیین‌کننده‌اند.

آیا افت فشار ۳ تا ۵ psi برای همه فیلترهاست؟

خیر. این بازه در منابع UC ANR برای برخی طراحی‌های توری و مدیا گزارش شده است. مقدار مجاز واقعی باید از سازنده همان فیلتر گرفته شود.

اگر یک واحد در بک‌واش باشد، بقیه باید کل دبی را عبور دهند؟

اگر آبیاری بدون کاهش دبی ادامه پیدا می‌کند، بله؛ و در برخی آرایش‌ها دبی خود بک‌واش هم باید از بانک فعال تأمین شود.

برای آب چاه شنی فقط تعداد فیلتر را بیشتر کنیم؟

نه لزوماً. ابتدا نیاز به جداکننده شن یا پیش‌فیلتر مناسب بررسی شود؛ افزایش تعداد فیلتر نهایی جای طراحی صحیح پیش‌تصفیه را نمی‌گیرد.

جمع‌بندی

برای تعداد فیلتر موازی، از دبی طراحی ÷ ظرفیت مجاز هر واحد شروع کنید؛ سپس حالت یک واحد خارج از مدار، دبی بک‌واش، افت فشار و کیفیت آب را کنترل کنید. عددی که فقط در حالت تمیز و عادی جواب می‌دهد، الزاماً ظرفیت واقعی ایستگاه در فصل کار نیست.

نظر کارشناسی کشاورز بیست

در خرید فیلتر، تمرکز صرف روی قطر اتصال یکی از خطاهای رایج است. برای تصمیم بهتر، از فروشنده یا سازنده منحنی دبی–افت فشار، ظرفیت در مش موردنظر و نیاز بک‌واش را بخواهید. اگر این سه داده موجود نباشد، مقایسه قیمت دو فیلتر می‌تواند گمراه‌کننده باشد.
