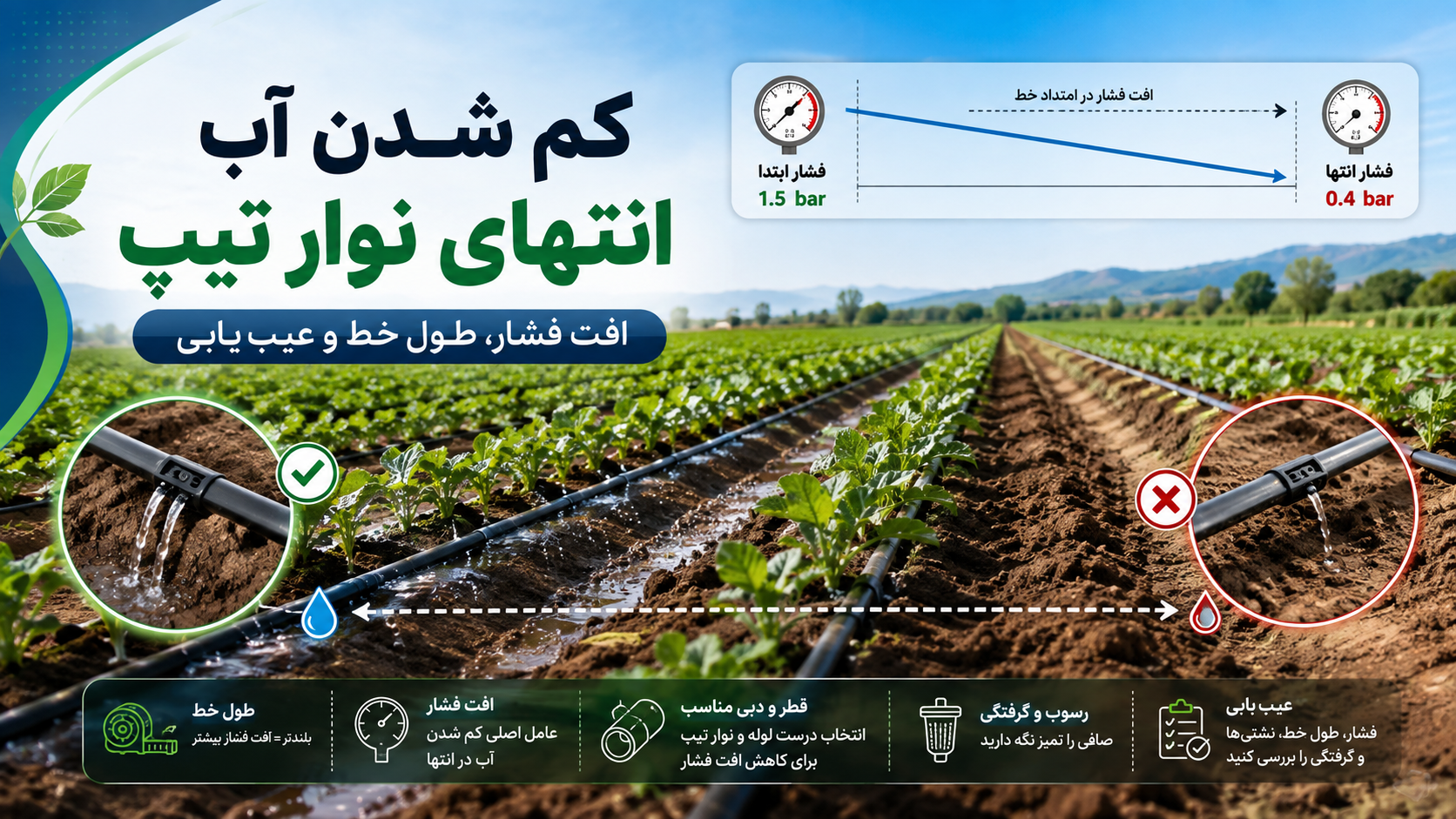

چرا انتهای نوار تیپ آب کم میدهد؟ راهنمای افت فشار، طول خط و عیبیابی
کشاورز بیست1405-05-17
وقتی ابتدای نوار خوب آب میدهد اما انتهای ردیف ضعیف است، قبل از تعویض نوار باید مسیر افت فشار را پیدا کنیم.
گاهی خط بیش از ظرفیت هیدرولیکی همان تیپ طولانی شده، گاهی زمین سربالایی است،
گاهی تعداد زیادی خط همزمان باز شده و در بعضی پروژهها مشکل فقط یک فیلتر کثیف
یا شیر نیمهباز است.
خلاصه مدیریتی
کمآبی انتهای نوار تیپ معمولاً از یکی از این عوامل یا ترکیب آنها ایجاد میشود:
افت اصطکاک در مسیر، طول نامناسب خط، اختلاف ارتفاع، فشار یا دبی ناکافی ورودی،
گرفتگی فیلتر و خروجیها، نشتی، شیر نیمهباز یا بازبودن بیش از ظرفیت خطوط یک زون.
عیبیابی باید با اندازهگیری فشار و بررسی سیستم از منبع تا انتهای ردیف انجام شود.
چرا آبدهی نوار تیپ از ابتدا تا انتها کم میشود؟
افت اصطکاک
آب هنگام حرکت در طول لوله انرژی از دست میدهد. هرچه دبی، طول مسیر و مقاومت هیدرولیکی بیشتر باشد، افت فشار اهمیت بیشتری پیدا میکند.
آب هنگام حرکت در طول لوله انرژی از دست میدهد. هرچه دبی، طول مسیر و مقاومت هیدرولیکی بیشتر باشد، افت فشار اهمیت بیشتری پیدا میکند.
طول بیش از حد ردیف
حداکثر طول مناسب تابع قطر داخلی تیپ، فاصله و آبدهی خروجیها، فشار ورودی و شیب است؛ عدد ثابت برای همه مدلها وجود ندارد.
حداکثر طول مناسب تابع قطر داخلی تیپ، فاصله و آبدهی خروجیها، فشار ورودی و شیب است؛ عدد ثابت برای همه مدلها وجود ندارد.
سربالایی
حرکت آب به ارتفاع بالاتر بخشی از فشار قابل استفاده را مصرف میکند و به افت اصطکاک اضافه میشود.
حرکت آب به ارتفاع بالاتر بخشی از فشار قابل استفاده را مصرف میکند و به افت اصطکاک اضافه میشود.
فشار یا دبی ناکافی ورودی
اگر منبع، پمپ یا خط نیمهاصلی نتواند نیاز کل زون را تأمین کند، تمام خطوط یا بخش انتهایی آنها ضعیف میشوند.
اگر منبع، پمپ یا خط نیمهاصلی نتواند نیاز کل زون را تأمین کند، تمام خطوط یا بخش انتهایی آنها ضعیف میشوند.
گرفتگی
فیلتر مسدود، رسوب داخل خط یا گرفتگی خروجیها میتواند جریان را کاهش دهد و ظاهری شبیه مشکل فشار ایجاد کند.
فیلتر مسدود، رسوب داخل خط یا گرفتگی خروجیها میتواند جریان را کاهش دهد و ظاهری شبیه مشکل فشار ایجاد کند.
نشتی و ایراد نصب
پارگی، اتصال نشتیدار، تاخوردگی، پیچش یا شیر نیمهباز نیز باید قبل از محاسبات پیچیده بررسی شوند.
پارگی، اتصال نشتیدار، تاخوردگی، پیچش یا شیر نیمهباز نیز باید قبل از محاسبات پیچیده بررسی شوند.
اختلاف ارتفاع چقدر روی فشار اثر میگذارد؟
در سیستم پر از آب، هر یک متر افزایش ارتفاع تقریباً معادل کاهش ۹٫۸ کیلوپاسکال یا حدود ۰٫۰۹۸ بار فشار است؛ در سرازیری، اثر استاتیک برعکس میشود. این تغییر مستقل از افت اصطکاک است و باید با آن جمع شود. [1]
مثال برای درک مسئله، نه طراحی پروژه:
اگر انتهای یک ردیف ۵ متر بالاتر از ابتدای آن باشد، فقط اختلاف ارتفاع حدود ۰٫۴۹ بار از هد استاتیک کم میکند؛ بعد از آن هنوز افت اصطکاک خط نیز وجود دارد. برای نوارهای کمفشار، چنین اختلافی میتواند بسیار مهم باشد.
اگر انتهای یک ردیف ۵ متر بالاتر از ابتدای آن باشد، فقط اختلاف ارتفاع حدود ۰٫۴۹ بار از هد استاتیک کم میکند؛ بعد از آن هنوز افت اصطکاک خط نیز وجود دارد. برای نوارهای کمفشار، چنین اختلافی میتواند بسیار مهم باشد.
Oklahoma State تأکید میکند تغییر فشار ناشی از ارتفاع و اصطکاک روی آبدهی خروجیها اثر دارد و طول قابل قبول تیپ باید براساس مشخصات هیدرولیکی و شیب تعیین شود. [1]
ترتیب درست عیبیابی کمآبی انتهای نوار تیپ
۱
فشار و دبی منبع را بررسی کنید.
مطمئن شوید منبع در زمان کار واقعی زون همان شرایطی را دارد که طراحی بر مبنای آن انجام شده است.
مطمئن شوید منبع در زمان کار واقعی زون همان شرایطی را دارد که طراحی بر مبنای آن انجام شده است.
۲
فیلتر را کنترل کنید.
گرفتگی فیلتر میتواند فشار پاییندست را کاهش دهد. اختلاف فشار فیلتر را طبق دستور سازنده آن بررسی کنید.
گرفتگی فیلتر میتواند فشار پاییندست را کاهش دهد. اختلاف فشار فیلتر را طبق دستور سازنده آن بررسی کنید.
۳
شیرها را بررسی کنید.
شیر نیمهباز، شیر معیوب یا اتصال تغییرشکلداده میتواند جریان زون را محدود کند.
شیر نیمهباز، شیر معیوب یا اتصال تغییرشکلداده میتواند جریان زون را محدود کند.
۴
فشار ابتدای چند خط را اندازه بگیرید.
اگر فشار از همان ورودی تیپ کم است، مشکل قبل از تیپ قرار دارد.
اگر فشار از همان ورودی تیپ کم است، مشکل قبل از تیپ قرار دارد.
۵
ابتدا، وسط و انتهای ردیف را مقایسه کنید.
الگوی کاهش تدریجی سرنخ مهمی برای افت هیدرولیکی است.
الگوی کاهش تدریجی سرنخ مهمی برای افت هیدرولیکی است.
۶
یک زون کوچکتر را آزمایش کنید.
اگر با بستن بخشی از خطوط وضعیت بهطور محسوس بهتر شود، ظرفیت ورودی یا تقسیمبندی زون باید بررسی شود.
اگر با بستن بخشی از خطوط وضعیت بهطور محسوس بهتر شود، ظرفیت ورودی یا تقسیمبندی زون باید بررسی شود.
۷
مشخصات سازنده تیپ را کنترل کنید.
طول، فشار ورودی، فاصله خروجی و آبدهی باید با جدول هیدرولیکی همان مدل تطبیق داده شوند.
طول، فشار ورودی، فاصله خروجی و آبدهی باید با جدول هیدرولیکی همان مدل تطبیق داده شوند.
حداکثر طول نوار تیپ چند متر است؟
یک عدد عمومی برای همه نوارها وجود ندارد. Oklahoma State و راهنمای تازه Utah State نشان میدهند طول مجاز با قطر تیپ، دبی خروجی، فاصله خروجیها، فشار ورودی و شیب تغییر میکند. [1] [2]
عدد طولی که برای یک برند، قطر یا آبدهی دیدهاید به محصول دیگری تعمیم ندهید.
حتی دو تیپ با ظاهر یکسان ممکن است منحنی هیدرولیکی متفاوتی داشته باشند.
آیا بازبودن تعداد زیاد خطوط باعث افت فشار میشود؟
بله، اگر دبی موردنیاز مجموع خطوط بیشتر از ظرفیت قابل تأمین منبع، فیلتر، خط اصلی، نیمهاصلی یا کنترلگر باشد، فشار زون میتواند افت کند. راهکار لزوماً خرید پمپ بزرگتر نیست؛ ابتدا باید مشخص شود محدودیت در کدام بخش شبکه است.
آزمایش ساده تشخیصی:
اگر با بستن نیمی از خطوط، خطوط باقیمانده بهطور محسوسی یکنواختتر کار کنند،
ظرفیت هیدرولیکی زون باید بررسی شود. این آزمایش تشخیص اولیه است، نه جایگزین محاسبه طراحی.
فرق گرفتگی خروجی با مشکل فشار چیست؟
در گرفتگی معمولاً خروجیهای ضعیف میتوانند پراکنده یا نامنظم باشند. در مشکل هیدرولیکی، کاهش آبدهی غالباً الگوی مکانی مشخصتری دارد؛ مثلاً با افزایش فاصله از ورودی یا افزایش ارتفاع بیشتر میشود.
اشتباهات رایج هنگام اصلاح افت فشار
- بالابردن فشار پمپ بدون بررسی فشار مجاز نوار.
- کوتاهکردن همه خطوط قبل از بررسی فیلتر و شیرها.
- نادیدهگرفتن اختلاف ارتفاع زمین.
- بازکردن تمام زونها همزمان بدون بررسی دبی کل.
- استفاده از طول مجاز یک مدل برای مدل دیگر.
- فرض اینکه «آب به انتها میرسد» یعنی توزیع آب یکنواخت است.
- اندازهگیری فشار فقط کنار پمپ و نه در مزرعه.
چکلیست عیبیابی افت آبدهی
- ☐ فشار قبل و بعد از فیلتر بررسی شده است.
- ☐ فشار ورودی زون بررسی شده است.
- ☐ فشار ابتدای تیپ اندازهگیری شده است.
- ☐ اختلاف ارتفاع ابتدا و انتهای ردیف معلوم است.
- ☐ تعداد خطوط فعال زون مشخص است.
- ☐ طول بلندترین ردیف ثبت شده است.
- ☐ نشتی، تاخوردگی و شیر نیمهباز کنترل شدهاند.
- ☐ گرفتگی خروجیها بررسی شده است.
- ☐ مشخصات هیدرولیکی مدل تیپ در دسترس است.
سؤالات متداول
چرا فقط ردیفهای دورتر کمآب هستند؟
ممکن است خط نیمهاصلی یا زون نتواند فشار و دبی کافی را تا نقاط دورتر حفظ کند. فشار ورودی ردیفهای نزدیک و دور را مقایسه کنید.
آیا افزایش فشار مشکل را حل میکند؟
فقط اگر علت واقعاً فشار ناکافی باشد و فشار جدید همچنان در محدوده مجاز تمام اجزای شبکه قرار گیرد. افزایش کورکورانه فشار میتواند نوار یا اتصالات را آسیب بزند.
آیا طول ۱۰۰ متر برای همه نوارهای تیپ مناسب است؟
خیر. طول مناسب به مشخصات همان تیپ، فاصله و آبدهی خروجیها، فشار ورودی و شیب بستگی دارد.
چرا با تمیزکردن فیلتر مشکل حل نشد؟
ممکن است مشکل از رسوب داخل خطوط، طول زیاد، اختلاف ارتفاع، ظرفیت زون، نشتی یا فشار ورودی باشد. فیلتر فقط یکی از نقاط عیبیابی است.
فشار را کجا اندازه بگیریم؟
برای عیبیابی بهتر، فقط فشار کنار پمپ کافی نیست. فشار قبل و بعد از فیلتر، ورودی زون و در صورت امکان ابتدا و انتهای چند خط نمونه بررسی شود.
راهنماهای مرتبط
برای حل افت فشار، از عدد واقعی شروع کنید
طول بلندترین ردیف، اختلاف ارتفاع، تعداد خطوط فعال، مدل نوار، فشار ورودی و منبع آب را ثبت کنید. با همین دادهها میتوان تشخیص داد مشکل از خود نوار است یا طراحی و ظرفیت زون.
منابع و روش بررسی
-
Oklahoma State University Extension — Drip Irrigation Systems
منبع -
Utah State University Extension — Drip Tape Irrigation
منبع -
Utah State University Extension — Maintaining and Improving Irrigation Application Uniformity
منبع -
FAO — Drip Irrigation
منبع
تهیه و تدوین: تیم محتوای کشاورز بیست
بازبینی فنی پیشنهادی: کارشناس طراحی آبیاری تحت فشار
آخرین بازبینی: ۱۷ مرداد ۱۴۰۵ / ۸ اوت ۲۰۲۶
