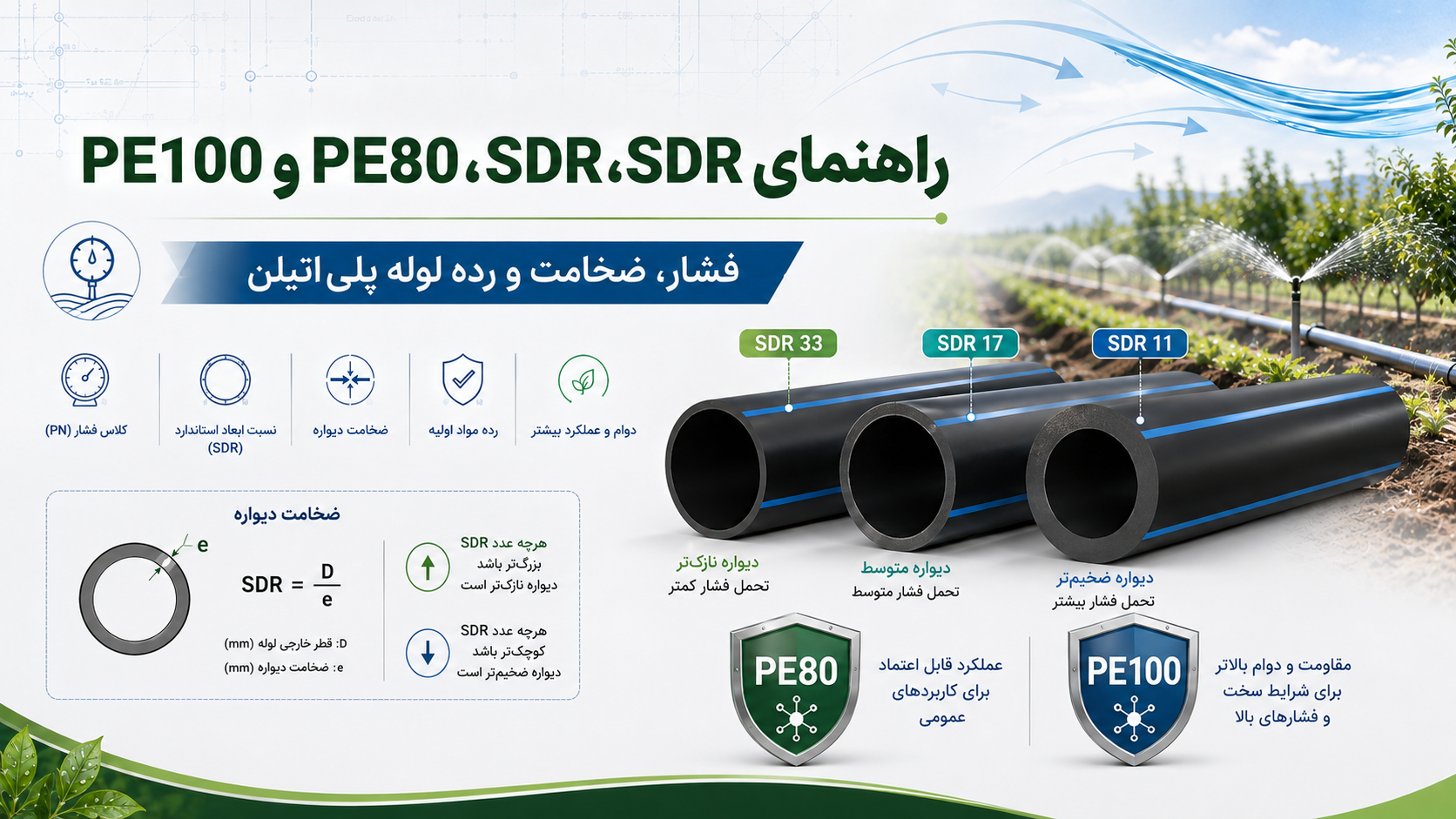

PN، SDR، PE80 و PE100 در لوله پلی‌اتیلن یعنی چه؟ راهنمای فشار و ضخامت

دو لوله هر دو ۶۳ میلی‌مترند؛ آیا از نظر فشار و آبدهی یکسان‌اند؟ نه لزوماً. اگر ضخامت دیواره، SDR یا ماده آن‌ها متفاوت باشد، قطر داخلی و ظرفیت تحمل فشار نیز می‌تواند متفاوت باشد. برای همین عبارت‌هایی مثل «لوله ۶ اتمسفر» فقط بخشی از مشخصات فنی محصول را توضیح می‌دهند.

خلاصه مدیریتی

SDR نسبت قطر خارجی اسمی به ضخامت دیواره است؛ هرچه SDR کمتر باشد، برای قطر خارجی یکسان دیواره ضخیم‌تر می‌شود. PE80 و PE100 طبقه‌بندی مقاومت بلندمدت ماده‌اند و به معنی درصد خلوص نیستند. PN یا رده فشار نیز نباید با فشار تنظیم پمپ یکی فرض شود. طراحی واقعی باید فشار استاتیک، افت اصطکاک، موج فشار، دما، اتصالات و شرایط بهره‌برداری را هم بررسی کند.

اول چهار اصطلاح را از هم جدا کنیم

قطر خارجی اسمی همان سایزی است که معمولاً با اعداد ۳۲، ۵۰، ۶۳، ۹۰ یا ۱۱۰ میلی‌متر می‌بینیم.

ضخامت دیواره فاصله سطح خارجی تا داخلی دیواره لوله است و روی قطر داخلی و مقاومت فشاری اثر دارد.

SDR نسبت قطر خارجی اسمی به ضخامت اسمی/حداقل دیواره طبق سامانه استاندارد مربوط است.

رده فشار نشان می‌دهد محصول برای چه کلاس فشاری طبق شرایط مرجع استاندارد طراحی و ارزیابی شده است.

SDR لوله پلی‌اتیلن چیست؟

رابطه پایه SDR به این صورت نوشته می‌شود:

SDR = قطر خارجی اسمی ÷ ضخامت دیواره

فرض کنید دو لوله قطر خارجی یکسان دارند. لوله‌ای که SDR پایین‌تری دارد دیواره ضخیم‌تری خواهد داشت. ضخامت بیشتر همچنین قطر داخلی را کمتر می‌کند.

SDR پایین‌تر به‌تنهایی به معنی «لوله بهتر» نیست. اگر پروژه به رده فشار بالا نیاز نداشته باشد، دیواره اضافی می‌تواند وزن و هزینه را بیشتر و قطر داخلی را کمتر کند. انتخاب باید با نیاز طراحی متناسب باشد.

PN یا رده فشار لوله یعنی چه؟

در بازار ایران معمولاً روی محصول عباراتی مانند ۶، ۸، ۱۰ یا ۱۲٫۵ اتمسفر دیده می‌شود. این عبارت را نباید معادل «فشاری که پمپ را دقیقاً روی آن تنظیم کنیم» تفسیر کرد.

فشار واقعی قابل قبول شبکه به استاندارد محصول، ماده، SDR، دمای سیال، شرایط نصب و فشارهای گذرا وابسته است.

فشار اسمی لوله ≠ فشار مناسب پمپ. ممکن است فشار عادی شبکه پایین‌تر باشد ولی هنگام بسته‌شدن سریع شیر یا تغییر وضعیت پمپ، موج فشار لحظه‌ای بالاتری ایجاد شود.

PE80 و PE100 یعنی چه؟

PE80 و PE100 نام طبقه مقاومت بلندمدت مواد پلی‌اتیلن مورد استفاده در لوله‌های فشاری هستند. عدد ۸۰ یا ۱۰۰ نشان‌دهنده درصد مواد نو، درصد خلوص یا کیفیت ظاهری نیست.

طبقه ماده	MRS	برداشت درست
PE80	۸ MPa	طبقه مقاومتی با حداقل مقاومت موردنیاز بلندمدت ۸ مگاپاسکال.
PE100	۱۰ MPa	طبقه مقاومتی بالاتر که در طراحی مناسب می‌تواند امکان هندسه متفاوت یا فشار بالاتر را فراهم کند.

PE100 را «همیشه بهتر» ترجمه نکنید. محصول باید مطابق استاندارد مورد ادعا تولید، آزمون و مارک‌گذاری شده باشد. یک برچسب PE100 بدون شناسنامه فنی، استاندارد و کنترل کیفیت کافی نیست.

چرا دو لوله هم‌سایز آبدهی متفاوتی دارند؟

اگر قطر خارجی یکسان باشد ولی یکی دیواره ضخیم‌تری داشته باشد، قطر داخلی آن کمتر می‌شود. در یک دبی مشخص، کاهش قطر داخلی باعث افزایش سرعت جریان و معمولاً افزایش افت اصطکاک می‌شود.

بنابراین برای طراحی دقیق، عبارت «لوله ۶۳» کافی نیست. رده فشار و ضخامت همان لوله نیز باید مشخص شود.

رده‌های موجود فعلی را چگونه بخوانیم؟

موارد زیر فقط نمونه‌هایی از صفحات فعلی محصولات کشاورز بیست هستند؛ این فهرست جدول استاندارد عمومی PN/SDR نیست.

چگونه رده فشار مناسب را انتخاب کنیم؟

فشار استاتیک: اختلاف ارتفاع مسیر محاسبه شود.
افت اصطکاک: دبی، طول و قطر داخلی بررسی شود.
فشار موردنیاز انتها: تجهیزات پایین‌دست باید فشار کافی دریافت کنند.
فشار گذرا: عملکرد شیرها و پمپ می‌تواند فشار لحظه‌ای ایجاد کند.
دما: شرایط دمایی واقعی با شرایط مرجع محصول تطبیق داده شود.
اتصالات: رده فشار اتصالات و شیرها نباید از نیاز شبکه پایین‌تر باشد.

آیا اتصالات هم باید با رده فشار لوله هماهنگ باشند؟

بله. داشتن لوله مناسب در کنار اتصال نامناسب یک زنجیره مطمئن ایجاد نمی‌کند. رابط، زانو، سه‌راهی، شیر، فلنج یا اتصال جوشی باید از نظر سایز، نوع اتصال و شرایط فشاری با شبکه سازگار باشند.

برای جزئیات بیشتر: راهنمای اتصالات پلی‌اتیلن پیچی

اشتباهات رایج درباره PN و SDR

فرض اینکه PE100 یعنی ۱۰۰ درصد مواد نو.
یکی دانستن PN با فشار تنظیم پمپ.
فرض اینکه SDR پایین‌تر همیشه اقتصادی‌تر است.
نادیده‌گرفتن کاهش قطر داخلی با افزایش ضخامت.
استفاده از رده فشار لوله برای انتخاب خودکار رده اتصال.
استفاده از عدد «اتمسفر» صفحه فروش بدون کنترل مارکینگ واقعی رول.
نادیده‌گرفتن موج فشار و اختلاف ارتفاع.

سؤالات متداول

SDR کمتر بهتر است یا بیشتر؟

برای قطر و ماده یکسان، SDR کمتر یعنی دیواره ضخیم‌تر؛ اما «بهتر» بودن به فشار و طراحی پروژه بستگی دارد.

PE100 یعنی لوله ۱۰۰ درصد مواد نو است؟

خیر. PE100 طبقه مقاومتی ماده است و درصد خلوص یا درصد مواد اولیه نو را بیان نمی‌کند.

PE100 از PE80 بهتر است؟

PE100 مقاومت بلندمدت طبقه‌بندی‌شده بالاتری دارد، اما انتخاب محصول باید براساس طراحی، استاندارد، کیفیت تولید و کاربرد انجام شود.

PN10 یعنی می‌توان پمپ را روی ۱۰ بار تنظیم کرد؟

خیر. فشار بهره‌برداری شبکه باید با درنظرگرفتن ارتفاع، افت اصطکاک، فشارهای گذرا و شرایط طراحی تعیین شود.

آیا دو لوله PN مختلف با قطر خارجی ۶۳ میلی‌متر قطر داخلی یکسان دارند؟

نه لزوماً. تغییر ضخامت دیواره باعث تغییر قطر داخلی می‌شود.

روی یک عدد تصمیم نگیرید؛ مجموعه مشخصات را بخوانید

قبل از سفارش، قطر خارجی، ضخامت یا SDR، رده فشار، ماده، استاندارد، طول کلاف و شرایط پروژه را کنار هم بررسی کنید. در سفارش‌های پروژه‌ای، کشاورز بیست می‌تواند لوله و اتصالات مکمل را هم‌زمان بررسی کند تا ناسازگاری سایز یا رده فشار در زمان نصب ایجاد نشود.
